HBMs_miniBOOSTER_2017

MINIBOOSTER® – POJAČIVAČI PRITISKA

MiniBOOSTER® pojačivači pritiska pojačavaju niski ulazni pritisak (20 bara do 200 bara) do visokog izlaznog pritiska (do 800 bara / 200 bara). Izlaznim pritiskom upravlja se ulaznim pritiskom i direktno je proporcionalan. Za niski početni pritisak, pojačivač uključuje ekspresnu funkciju (protok velikog volumena, npr. za kretanje cilindra) i automatski se prebacuju na povećanje pritiska kako suprotni pritisak raste.

Prednosti:

  • Nisu potrebne skupe pumpe visokog pritiska
  • Ušteda na troškovima cevi
  • Niski pritisak se pretvara u visoki, bez praktične potrošnje energije i niske proizvodnje topline

JEDNO-AKCIONI POJAČIVAČ PRITISKA, CEVNI PRIKLJUČAK

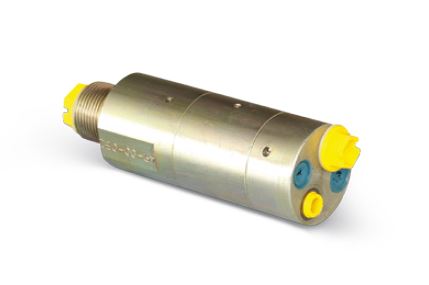

HC1  HC2  HC4  HC6  HC7  HC8  HC9 series

Serije HC1 / HC2 / HC4 / HC6 / HC7 / HC8 / HC9

Opis:

Direktno proporcionalni uređaji za povišenje pritiska odgovaraju standardnim podacima sa HC-om u svim dimenzijama i funkcionalnostima. Jedina spoljna razlika je oznaka (vidi primer redosleda).

Ulazni pritisak:

  • 20 bara do 200 bara

Izlazni pritisak:

  • Do 800 bara (serija HC1 / HC2 / HC 4 / HC6)
  • Do 2000 bara, više na upit (HC7 / HC8 serija)
  • Do 5000 bara, više na upit (HC9 serija)

POJAČIVAČI PRITISKA DVOSTRUKE AKCIJE, CEVNI PRIKLJUČAK

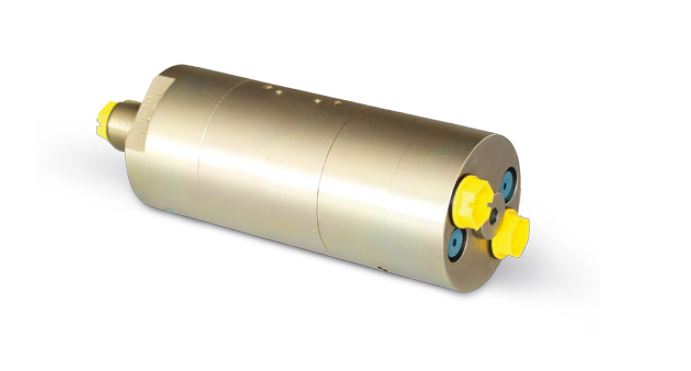

HC2D serie

Serija HC2D

Opis:

HC2D je dvoakciona jedinica s visokom propusnošću koja može postići volumen protoka do 11,0 l / min na kraju visokog pritiska. Kao i drugi modeli miniBOOSTER®, HC2D pojačava ulazni pritisak na viši izlazni i automatski nadoknađuje potrošnju ulja kako bi visoki pritisak bio konstantan. Izlazni pritisak se podešava podešavanjem ulaznog pritiska. S obzirom na brzinu isporuke i kapacitet, HC2D je kompaktan uređaj koji je težak samo 3,8 kg.

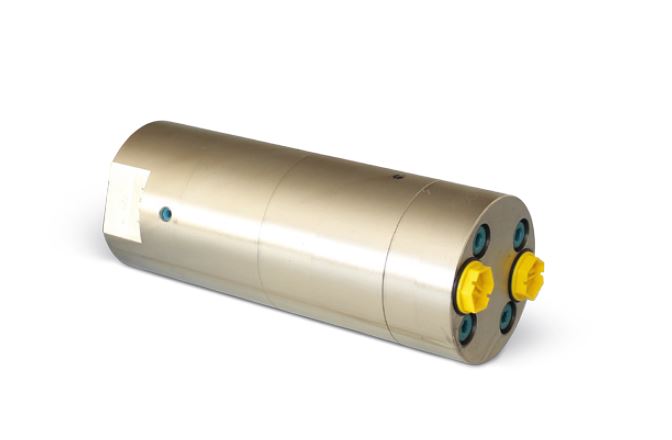

HC6D serie

Serija HC6D

Opis:

HC6D je dvoakciona jedinica s visokom propusnošću koja može postići volumen protoka do 56,0 l / min na kraju visokog pritiska. Kao i drugi miniBOOSTER modeli, HC6D pojačava ulazni pritisak na viši izlazni pritisak i automatski nadoknađuje potrošnju ulja kako bi se visoki pritisak održavao konstantnim. Izlazni pritisak se podešava podešavanjem ulaznog pritisaka. S obzirom na brzinu isporuke i kapacitet, HC6D je kompaktna jedinica koja je teška samo 20 kg.

Ulazni pritisak:

  • 20 bara do 200 bara

Izlazni pritisak:

  • Do 800 bara

JEDNO-AKCIONI POJAČIVAČ PRITISKA - SHEMA POVEZIVANJA KOJA SE ZASNIVA NA NG6 STANDARDU

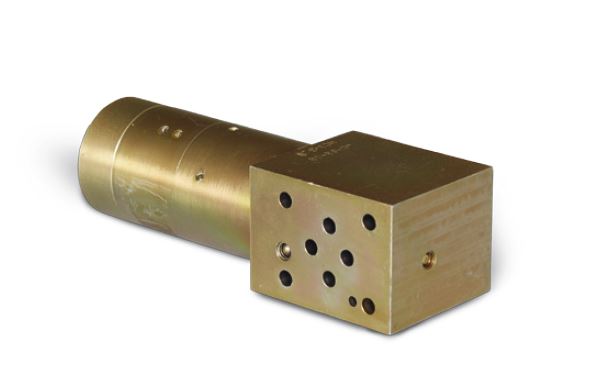

HC3  HC3-C  HC3-H HC3-I series

Serije HC3 / HC3-C / HC3-H / HC3-I

Opis:

Ovaj pojačivač pritiska koristi se za hidrauličke sisteme dizajnirane na modularnoj osnovi. Shema povezivanja koja se zasniva na NG6 standardima omogućuje njegovu ugradnju bez cevovoda. Ugradnja uređaja za povišenje pritiska odmah pored aplikacije garantuje brza odzivna vremena u smislu povećanja pritiska. Upotreba unutar norme NG6 znači da se maksimalni radni pritisak mora smanjiti na 500 bara. * NG 10/16/25 na upit

Ulazni pritisak:

  • 20 bara do 200 bara (niži pritisci na zahtev)

Izlazni pritisak:

  • 20 bara do 500 bara s vijčanom spojnicom M5 (standardni sistem NG6)
  • 20 bara do 800 bara sa M6 vijčanom ugradnjom (odstupanje od NG6 sistema)

JEDNO-AKCIJSKI POJAČIVAČ PRITISAKA - SHEMA POVEZIVANJA KOJA SE ZASNIVA NA MINIBOOSTER © STANDARDU

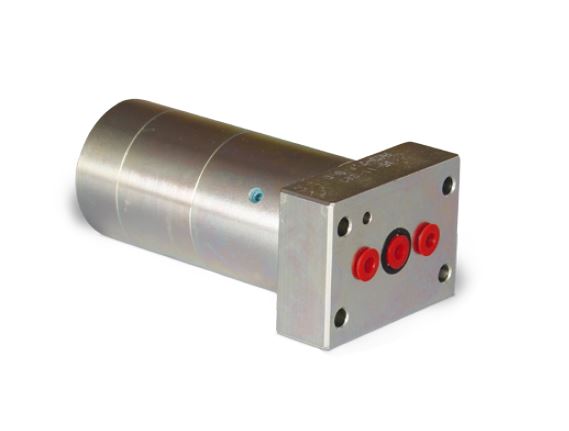

HC3-D  HC3-F series

HC3-D / HC3-F serije

Opis:

HC3-D i HC3-F pojačivači pritiska koriste se za hidraulične sisteme dizajnirane na modularnoj osnovi. Shema miniBOOSTER® veze omogućuje njihovo postavljanje bez cevovoda. Postavljanje HC3-D ili HC3-F odmah pored aplikacije garantuje brza vremena odziva u smislu povećanja pritiska. Korišćenje na bazi miniBOOSTER® sheme povezivanja znači da se maksimalni radni pritisak mora smanjiti na 500 bara.

Ulazni pritisak:

  • 20 bara do 200 bara

Izlazni pritisak:

  • 20 do 500 bara s vijčanom spojnicom M5
  • 20 do 800 bara s M6 vijčanom ugradnjom

POJAČIVAČ PRITISKA DVOSTRUKE AKCIJE, CEVNI SPOJ

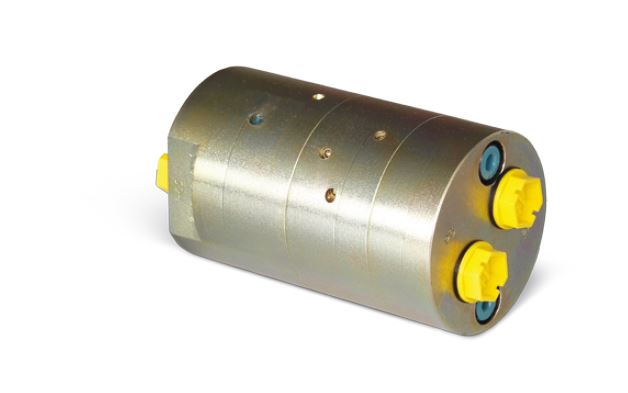

HC5 series

HC5 serija

Opis:

HC5 pojačivač pritiska koristi se ako je visok pritisak potreban na obe strane cilindra s dvostrukim delovanjem ili na obe strane hidrauličnog okretnog uređaja. To znači da nema potrebe za prebacivanjem ventila u sistemu visokog pritiska. Uobičajene primene uključuju uređaje za rezanje i širenje itd

Ulazni pritisak:

  • 20 bara do 200 bara

Izlazni pritisak:

  • Do 800 bara

2-MEDIJSKI POJAČIVAČI PRITISKA, CEVNI PRIKLJUČCI

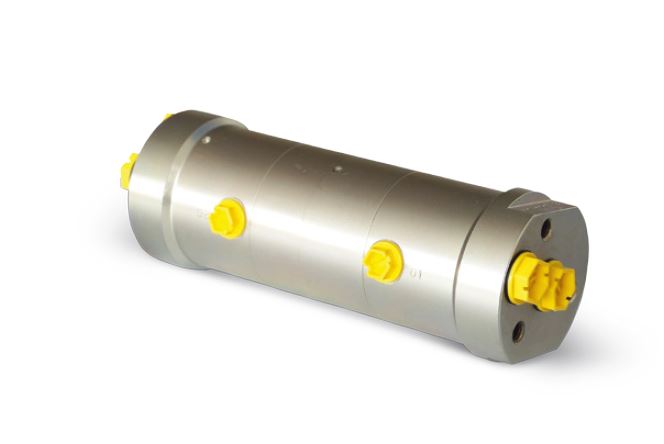

HC2D2 serie

Serija HC2D2

Opis:

HC2D2 je 2-medijski booster s prirodnim aspiracijom koji može postići propusnost od 3 l / min. na strani visokog pritiska. Kao i drugi modeli miniBOOSTER®, HC2D2 povećava ulazni pritisak tako da je izlazni pritisak viši i automatski nadoknađuje potrošnju ulja kako bi se održao visoki pritisak.
Izlazni pritisak se podešava podešavanjem ulaznog pritiska. U odnosu na svoj propusni kapacitet, HC2D2 je kompaktan uređaj, težak samo 4,15 kg.

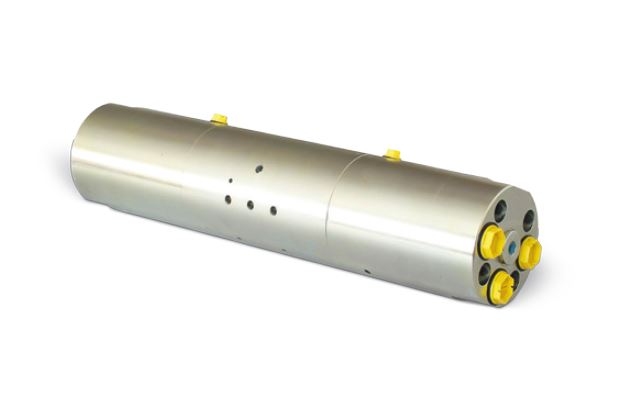

HC6D2 series

HC6D2 serija

Opis:

HC6D2 je prirodno aspirisana jedinica za dva medija koja na kraju visokog pritiska može postići količinu protoka do 41 l / min.

Izlazni pritisak se podešava podešavanjem ulaznog pritiska. S obzirom na brzinu isporuke i kapacitet, HC6D2 je kompaktna jedinica koja je teška samo 24 kg.



Ulazni pritisak:

  • 20 bara do 200 bara

Izlazni pritisak:

  • Do 800 bara

Oblikovati:

  • Dostupno samo u varijanti A
  • zlazni max. pritisak od 10 bara

PRIRODNO ASPIRISANA PUMPA ZA POVIŠENJE PRITISKA S JEDNIM DELOVANJEM, MINIBOOSTER® CEVNI PRIKLJUČAK

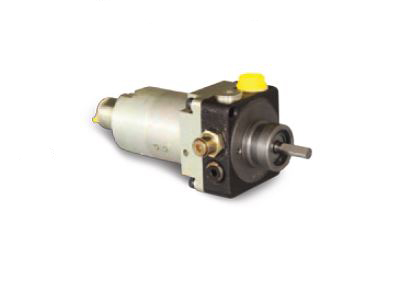

HC2P series

HC2P serija

Opis:

Pumpa za povišenje pritiska koristi se u pogonima na baterije ili paletno. HC2P se sastoji od usmerene pumpe i HC2 miniBOOSTER® uređaja za povišenje pritiska. Zadana postavka za pumpu je 50 bara.

Ulazni pritisak:

  • 0,4 bar do 2 bara (na usisnoj pumpi)

Izlazni pritisak:

  • Maks. 650 bara (veći moguć na zahtev)

SISTEM ZA POVIŠENJE PRITISKA SA SISTEMOM BLOK-BAZNOG VENTILA

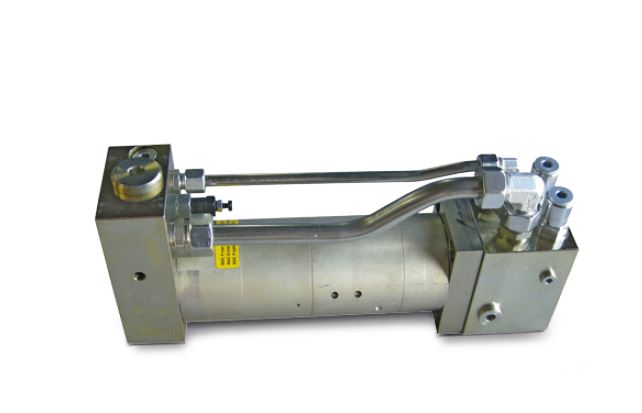

M-HC6  M-HC6D series

Serija M-HC6 / M-HC6D

Opis:

Prenosni sistem savršen je za pokretne armature kako bi se iskoristio puni kapacitet pumpe za ekspresnu funkciju hidrauličnog(ih) cilindra (cilindara) i potisni pritisak te stvorio visoki pritisak po potrebi (drobljenje / stezanje). Tipične primene: pokretni delovi (rezači, drobilice, makaze) za mašine za injekcijsko livenje i hidraulične prese.

  • Izuzetno robustan
  • Sistem se isporučuje u potpunosti montiran i fabrički testiran pa je spreman za neposrednu instalaciju
  • Visoka propusnost i visoki pritisak
  • Dostupno u modelima s različitim faktorima pojačavanja
  • Različite mogućnosti povezivanja

Uređaj je dostupan s nizom mogućnosti dogradnje.

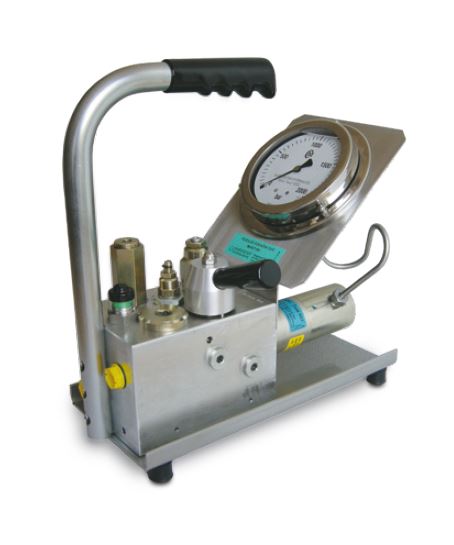

M-HC7 series

M-HC7 serija

Opis M-HC7:

MiniBOOSTER® M-HC7 prenosni sistem za povišenje pritisaka robustan je uređaj dizajniran za zahtevne industrijske primene. M-HC7 može se koristiti zajedno sa bilo kojim uređajem niskog pritiska (20 do 200 bara) koji isporučuje volumenski protok od najmanje 2 l / min. Može postići izlazne pritiske do 800 bara. Jedinica je dizajnirana s pouzdanjem. M-HC7 je opremljen 10 µm filterom i prikazom vizuelnog filtera. To povećava radni vek i skraćuje vreme zadržavanja.

Primene:

Nosači vijaka, sistemi za podizanje, šine, sistem presovanja/rezanja, oprema za spašavanje

S težinom od samo 10 kg i praktičnom ručkom za nošenje, uređaj se može koristiti gde god je potrebno. M-HC7 radi s postojećim hidrauličnim dovodom niskog pritiska. Nisu potrebni dodatni alati. Svi kontroleri ugrađeni u uređaj pojednostavljuju rad i pouzdanost u radu.

Vreme je novac:

M-HC7 može isporučiti do 15 l / min, a dizajniran je tako da doda kapacitet sistema u radni proces čim je potrebno povećanje pritiska. To minimizuje vreme ciklusa. Mnoge aplikacije zahtevaju izuzetnu preciznost uređaja. M-HC7 ima lako čitljiv manometar s prečnikom 4 inča (približno 10 cm) koji omogućuje tačnost od 1% (do 10 bara>).

Ulazni pritisak:

  • 20 bara do 200 bara (serija M-HC6 / M-HC7)
  • 20 bara do 350 bara (serija M-HC7)

Izlazni pritisak:

  • Maks. 650 bara (veći moguć na zahtev)
  • Volumen (Q) do 100 l / min.
