Thread

M6

3D-Data available

Download

Order description

M6-R-095-35

Klemmbereich P

2,8 - 3,5 mm

Aufnahmeloch N x N ±0,1

9,5 x 9,5 mm

Hinweis

Bei Anwendung in Langlöchern ist die Schlitzbreite um ca. 0,3 mm zu reduzieren.

Abmessung Mutter

L11 x B11 x H4,5 mm

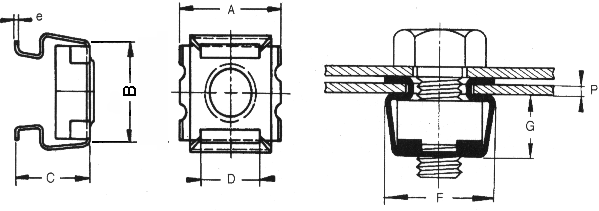

Lochmaß Kennziffer

4

A

13,2 mm

B

12,0 mm

C

10,2 mm

D

8,0 mm

e

0,45 mm

F

13,6 mm

G

6,2 mm

Werkstoff

Käfig: nichtrostender StahlMutter: Stahl verzinkt

Further information

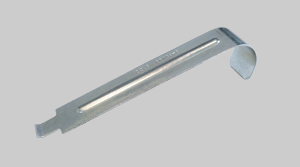

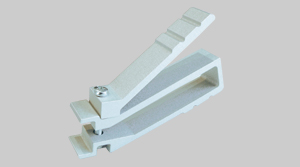

• Beschreibung/Montagehinweise
